Руководство по крепежу из нержавеющей стали: объяснение шестигранных болтов, гаек, винтов и плоских шайб

Что такое Крепежи из нержавеющей стали и почему они имеют значение?

Крепежи из нержавеющей стали — это механические компоненты, используемые для соединения, фиксации или расположения двух или более деталей вместе. Что отличает их от стандартных креплений из углеродистой стали, так это их состав: они содержат минимум 10,5% хрома, который вступает в реакцию с кислородом, образуя на поверхности пассивный оксидный слой. Эта невидимая пленка постоянно самовосстанавливается, придавая крепежу из нержавеющей стали исключительную устойчивость к ржавчине, коррозии и образованию пятен в самых разных условиях окружающей среды. Независимо от того, работаете ли вы в морском строительстве, пищевой промышленности, на химических заводах, в уличной архитектуре или в повседневном домашнем хозяйстве, крепеж из нержавеющей стали обеспечивает долговременную надежность, с которой другие материалы просто не могут сравниться.

Наиболее часто используемые марки крепежа из нержавеющей стали — 304 и 316. Марка 304 подходит для применения общего назначения, включая строительство внутри помещений, машиностроение и легкое использование на открытом воздухе. Марка 316 содержит молибден, который повышает ее устойчивость к хлоридам и соленой воде, что делает ее предпочтительным выбором для прибрежных, морских и химических сред. Понимание этих классов поможет вам выбрать правильный крепеж для конкретной работы — решение, которое напрямую влияет на долговечность и безопасность вашей сборки.

Болты с шестигранной головкой из нержавеющей стали : Структура, стандарты и выбор

Болты с шестигранной головкой из нержавеющей стали, обычно называемые болтами с шестигранной головкой, являются одним из наиболее широко используемых крепежных изделий как в промышленности, так и в строительстве. Они имеют шестигранную головку, позволяющую легко затягивать гаечным ключом или головкой, хвостовик с полной или частичной резьбой и предназначены для использования с гайкой или резьбовым отверстием. Шестигранная головка обеспечивает большую опорную поверхность и выдерживает значительный крутящий момент, не повреждая головку крепежа, поэтому для высокопрочных соединений конструкций выбирают болты с шестигранной головкой.

Эти болты производятся в соответствии с международными стандартами, такими как ISO 4014 (с частичной резьбой), ISO 4017 (с полной резьбой), DIN 931 и DIN 933. В Северной Америке стандарт ASME B18.2.1 регулирует болты с шестигранной головкой дюймовой серии. При выборе шестигранных болтов из нержавеющей стали необходимо учитывать тип резьбы (метрическая или дюймовая), диаметр, шаг резьбы и длину. Слишком короткий болт не войдет в достаточное количество резьбы для надежного соединения; слишком длинный может небезопасно выступать или мешать соседним компонентам.

Распространенное применение шестигранных болтов из нержавеющей стали

• Соединения стальных конструкций мостов и зданий, подверженных воздействию погодных условий
• Морское палубное оборудование, судостроение и строительство доков
• Оборудование для производства продуктов питания и напитков, требующее санитарных условий
• Фланцы трубопроводов химических предприятий и сосуды под давлением
• Системы HVAC и наружные механические кожухи

Шестигранные гайки из нержавеющей стали и стандартные гайки: различия и применение

Шестигранные гайки из нержавеющей стали являются стандартным аналогом шестигранных болтов. Они имеют внутреннюю резьбу и шестигранную внешнюю резьбу, что позволяет затягивать их с помощью гаечного ключа. Доступные в полновысотном (стандартном) и тонком/контровом вариантах, шестигранные гайки производятся в соответствии с ISO 4032, ISO 4033, DIN 934 и другими эквивалентными стандартами. В сочетании с шестигранным болтом из нержавеющей стали они создают целостное, устойчивое к коррозии болтовое соединение, подходящее для сложных условий.

Помимо традиционной шестигранной гайки, гайки из нержавеющей стали бывают нескольких специализированных форм, каждая из которых разработана для конкретных требований к производительности. Стопорные гайки с нейлоновой вставкой (эквивалент ISO 7042) имеют нейлоновый воротник для предотвращения ослабления, вызванного вибрацией, что является важной особенностью в автомобильной промышленности и машиностроении. Фланцевые гайки имеют встроенный фланец в форме шайбы, который распределяет нагрузку по более широкой площади, что снижает необходимость в отдельной шайбе. Колпачковые гайки (желудевые гайки) закрывают открытые концы болтов в эстетических целях и для предотвращения повреждения резьбы. Понимание того, какой тип гайки использовать, так же важно, как и выбор правильного болта.

Типы гаек из нержавеющей стали: краткий обзор

Винты из нержавеющей стали: выбор правильной головки и типа привода

Винты из нержавеющей стали отличаются от болтов тем, что они обычно предназначены для ввинчивания непосредственно в материал без использования гайки. Они доступны в огромном разнообразии типов головок и типов приводов, каждый из которых предлагает определенные преимущества в зависимости от применения. Самым важным решением при выборе винтов из нержавеющей стали является соответствие типа головки и типа привода условиям установки, требованиям к нагрузке и желаемому внешнему виду.

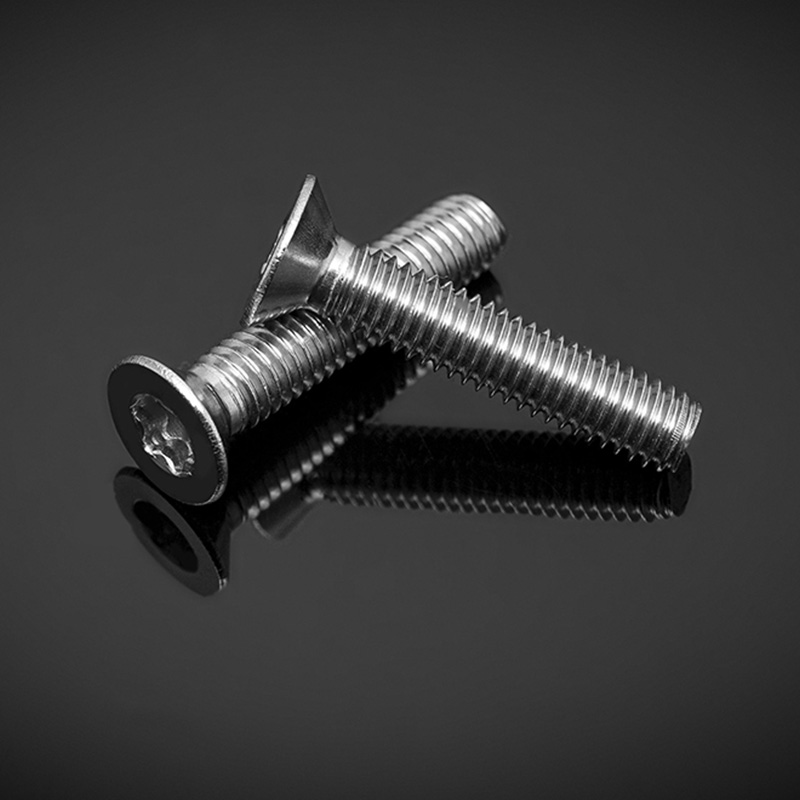

Винты с полукруглой головкой имеют низкопрофильную закругленную вершину и широкую опорную поверхность, что делает их пригодными для общих монтажных работ. Винты с потайной головкой (с плоской головкой) располагаются заподлицо с поверхностью материала — это важно для тех случаев, когда выступающие головки могут создать угрозу безопасности или помешать движущимся частям. Винты с ферменной головкой имеют очень широкую и низкопрофильную головку для использования с тонкими или мягкими материалами. При использовании древесины на открытом воздухе для крепления настила, сайдинга и ограждений обычно используются саморезы из нержавеющей стали с головкой со стеклярусом, поскольку они плотно натягивают поверхностный материал, не растрескивая его.

Типы дисков и когда их использовать

• Филлипс (ПН): Самый распространенный тип привода во всем мире. Легко использовать с электроинструментами, но склонен к выходу из строя (проскальзыванию) при высоком крутящем моменте.
• Прорезной: Простая однослотовая конструкция. Предпочтительно для прецизионных применений с низким крутящим моментом и обслуживания старого оборудования.
• Торкс (Техас/Звезда): Шестиконечная звездочка с превосходной передачей крутящего момента и минимальным эксцентриситетом. Идеально подходит для высокопрочных или многократных сборок/разборок.
• Позидрив (ПЗ): Улучшенная конструкция Phillips, обеспечивающая лучшее зацепление бит. Стандарт европейского строительства и столярных изделий.
• Шестигранная головка (шестигранник): Внутренний шестигранник для использования с шестигранными ключами или шестигранными битами. Распространен в машиностроении, мебели и скрытых креплениях.

Одно важное замечание при использовании винтов из нержавеющей стали: существует реальный риск истирания. Истирание происходит, когда резьба винта и гайки из нержавеющей стали схватывается из-за трения и тепла, выделяющегося во время затяжки, что делает разборку практически невозможной без разрушения крепежа. Чтобы предотвратить истирание, всегда наносите противозадирную смазку или используйте крепеж из различных марок нержавеющей стали (например, болт 316 с гайкой 304). Снижение скорости затяжки также значительно снижает риск истирания.

Плоские шайбы из нержавеющей стали: распределение нагрузки и защита поверхности

Плоская шайба из нержавеющей стали представляет собой тонкую пластину в форме диска с центральным отверстием, размер которого подходит для болта или хвостовика винта. Хотя это может показаться второстепенным аксессуаром, его роль в крепежном соединении функционально значима. Плоские шайбы распределяют зажимную нагрузку гайки или головки болта на большую площадь поверхности, что предотвращает протягивание крепежного элемента через более мягкие материалы и уменьшает повреждение поверхности зажимаемой детали. Это особенно важно при креплении к дереву, пластику, алюминию или другим материалам, которые мягче нержавеющей стали.

Плоские шайбы из нержавеющей стали также защищают поверхность соединяемого материала. Когда головка гайки или болта вращается непосредственно на окрашенной или полированной поверхности, это приводит к появлению царапин и выбоин. Плоская шайба между головкой крепежа и поверхностью исключает это повреждение. В электротехнике шайба также служит изолирующим зазором при использовании под ней нейлоновых или резиновых шайб. Стандартные плоские шайбы из нержавеющей стали производятся в соответствии с DIN 125A, ISO 7089 и ISO 7090 (с фаской) с размерами от M2 до M64 в метрических и эквивалентных дюймовых размерах.

Когда использовать плоские шайбы

• Под головками болтов и гайками при креплении к дереву, композитным материалам или мягким металлам.
• В отверстиях слишком большого размера или с прорезями, через которые в противном случае могла бы пройти головка болта.
• Для защиты полированных или окрашенных поверхностей от контактных повреждений во время затяжки.
• В сочетании с пружинными (стопорными) шайбами для обеспечения плоской посадочной поверхности стопорной шайбы.
• В фланцевых соединениях труб для создания равномерной посадки прокладки по поверхности фланца.

Как подобрать компоненты крепежа из нержавеющей стали для полной сборки

Выбор отдельных компонентов крепежа — это только половина задачи: правильная сборка их в целостное надежное соединение требует соответствующего класса болтов, гаек, размеров шайб и подготовки поверхности. Несоответствие любого из этих элементов может привести к выходу соединения из строя, коррозии или затруднениям при обслуживании. Следующие практические рекомендации помогут обеспечить правильную работу крепежных узлов из нержавеющей стали на протяжении всего срока службы.

Во-первых, сопоставьте марку всех компонентов. Если вы используете шестигранный болт из нержавеющей стали 316, используйте гайки и шайбы из нержавеющей стали 316. Смешение марок не обязательно приводит к немедленному выходу из строя, но может создать разность гальванических потенциалов или нестабильную коррозионную стойкость, которая со временем ослабляет соединение. Во-вторых, проверьте совместимость резьбы: и болт, и гайка должны иметь одинаковый стандарт резьбы (метрическую или дюймовую UNC/UNF) и одинаковый шаг. Для метрического болта M10 с шагом 1,5 мм требуется гайка той же спецификации — пересечение резьбы с неправильной гайкой приведет к разрушению обоих компонентов.

В-третьих, правильно подберите размер плоской шайбы. Внутренний диаметр шайбы должен быть достаточно большим, чтобы проходить через стержень болта без чрезмерного люфта, а внешний диаметр должен соответствовать распределяемой нагрузке. Стандартные шайбы DIN 125 подходят для большинства применений, но для тяжелых условий эксплуатации или конструкций могут потребоваться шайбы больших серий со значительно большим наружным диаметром. Наконец, всегда применяйте правильный момент затяжки с помощью калиброванного динамометрического ключа: чрезмерная затяжка крепежных деталей из нержавеющей стали может привести к истиранию и сорванию резьбы, а недостаточная затяжка приводит к ослаблению при вибрации или динамических нагрузках.

Сравнение марок крепежа из нержавеющей стали: 304, 316, A2 и A4.

Обозначения классов крепежных изделий из нержавеющей стали могут сбивать с толку, особенно потому, что в разных стандартах один и тот же материал упоминается под разными названиями. Стандарт ISO 3506 классифицирует крепеж из нержавеющей стали как A2 (эквивалент 304) и A4 (эквивалент 316), при этом классы прочности 50, 70 и 80 указывают уровни прочности на разрыв. Американские стандарты обычно относятся непосредственно к маркам сплавов AISI (304, 316). Понимание этих эквивалентностей предотвращает дорогостоящие ошибки спецификации.

Для большинства коммерческих и общестроительных применений крепеж A2-70 (304) обеспечивает превосходный баланс коррозионной стойкости, прочности и экономической эффективности. В средах с воздействием соленой воды, кислотных химикатов или хлорированной воды, например, в бассейнах, на морских платформах или на фармацевтических заводах, всегда следует использовать A4-70 или A4-80 (316). Использование крепежа A2 в средах с высоким содержанием хлоридов приведет к точечной коррозии и возможному разрушению соединения, независимо от того, насколько хорошо собраны компоненты.

Техническое обслуживание и проверка узлов крепежа из нержавеющей стали

Одним из преимуществ крепежных изделий из нержавеющей стали является их меньшая потребность в обслуживании по сравнению с альтернативами из углеродистой стали с гальваническим или окрашенным покрытием. Однако «минимальное обслуживание» не означает «нулевое обслуживание». Периодические проверки необходимы, особенно в конструкциях, критически важных для безопасности или в условиях высокой вибрации. Визуальный осмотр должен выявить признаки поверхностной ржавчины (которые могут указывать на загрязнение от находящихся рядом инструментов из углеродистой стали или частиц, въевшихся в поверхность), щелевой коррозии в плотных соединениях, а также любых видимых трещин или деформаций под головкой болта или гайкой.

Если на прочной застежке из нержавеющей стали появляются пятна ржавчины, это часто происходит из-за загрязнения свободным железом от инструментов из углеродистой стали, шлифовальной пыли или контакта с поверхностями из углеродистой стали. Исправить ситуацию можно пассивацией — очисткой раствором лимонной или азотной кислоты, удаляющей железные загрязнения и восстанавливающей защитный оксидный слой. Для узлов, которые периодически разбираются, перед повторной сборкой всегда тщательно проверяйте резьбу на предмет повреждений от истирания и заменяйте все крепежные детали, имеющие деформированную или заклинившую резьбу. Повторное использование заевших крепежных изделий резко увеличивает риск отказа в процессе эксплуатации и срыва резьбы.

Проверка моментов затяжки рекомендуется проводить после начального периода обслуживания в устройствах, подверженных вибрации, так как крепеж из нержавеющей стали может испытывать небольшое ослабление (врезание) в стыковку соединения во время раннего обслуживания. Повторная затяжка до указанного значения через 24–48 часов работы гарантирует, что соединение останется надежно зажатым. Для стационарных установок, которые не будут регулярно проверяться, рассмотрите возможность использования резьбовых соединений, предназначенных для нержавеющей стали, или вложите средства в механические фиксирующие элементы, такие как гайки с преобладающим крутящим моментом, чтобы поддерживать нагрузку зажима в течение длительного времени.
