Функция головки |
Коническая голова |
Особенности стержня |
Отсутствие резьбы |
Основная цель |
Для настройки и блокировки положения деталей |
Преимущества и функции |
Конусная головка облегчает точное размещение и фиксацию вращения |
Типичные применения |
Используется для тонкой настройки и блокировки механического оборудования |
Ключевые индикаторы выбора |
Длина винта, диаметр, угол головки |
Отраслевые требования |
Точная механика: Используется для оборудования, которое требует чрезвычайно малой регулировки зазора. |

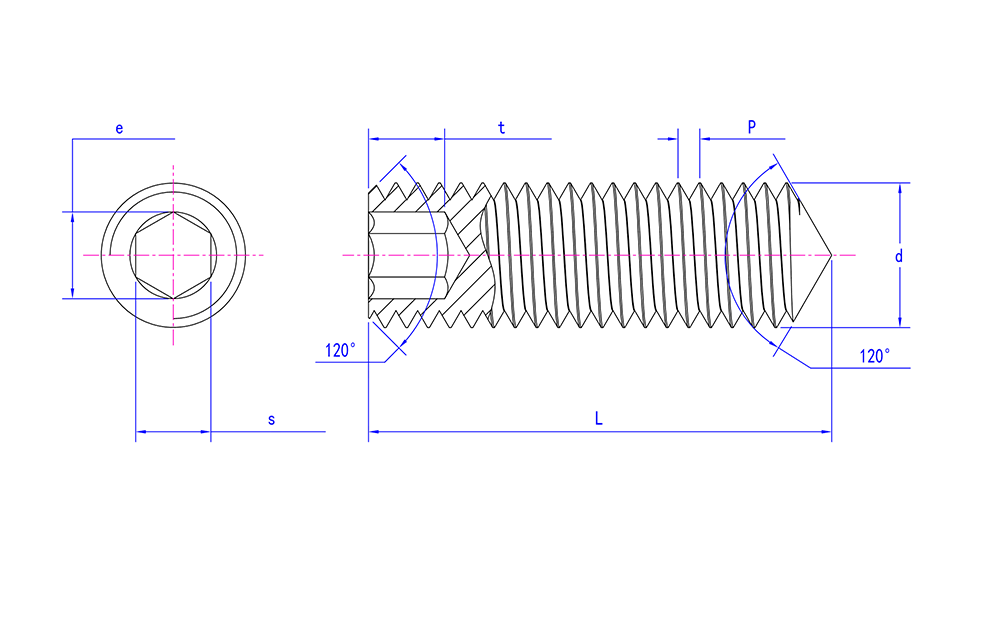

Пн | M1.4 | M1.6 | M1.8 | М2 | M2.5 | M3 | М4 | M5 | M6 | M8 | М10 | M12 | M14 | M16 | M18 | М20 | M22 | M24 |
П | 0.3 | 0.35 | 0.35 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
E Min | 0.803 | 0.803 | 0.803 | 1.003 | 1.427 | 1.73 | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 |
S мин | 0.711 | 0.711 | 0.711 | 0.889 | 1.27 | 1.52 | 2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 |
S Макс | 0.724 | 0.724 | 0.724 | 0.902 | 1.295 | 1.545 | 2.045 | 2.56 | 3.08 | 4.095 | 5.095 | 6.095 | 6.095 | 8.115 | 10.115 | 10.115 | 12.142 | 12.142 |
T min | 0.6 | 0.7 | 0.8 | 0.8 | 1.2 | 1.2 | 1.5 | 2 | 2 | 3 | 4 | 4.5 | 5.6 | 6.4 | 7.2 | 8 | 9 | 10 |
Нить Толерантность: 6G стандартный DIN 13-15 、 DIN 13-12 Диаметр стержня d D≤m20 : A2-70 、 A4-70 ; M20 < D≤m39 : A2-50 、 A4-50 ; D≥M39 : C3 、 C4 ; D < M39
