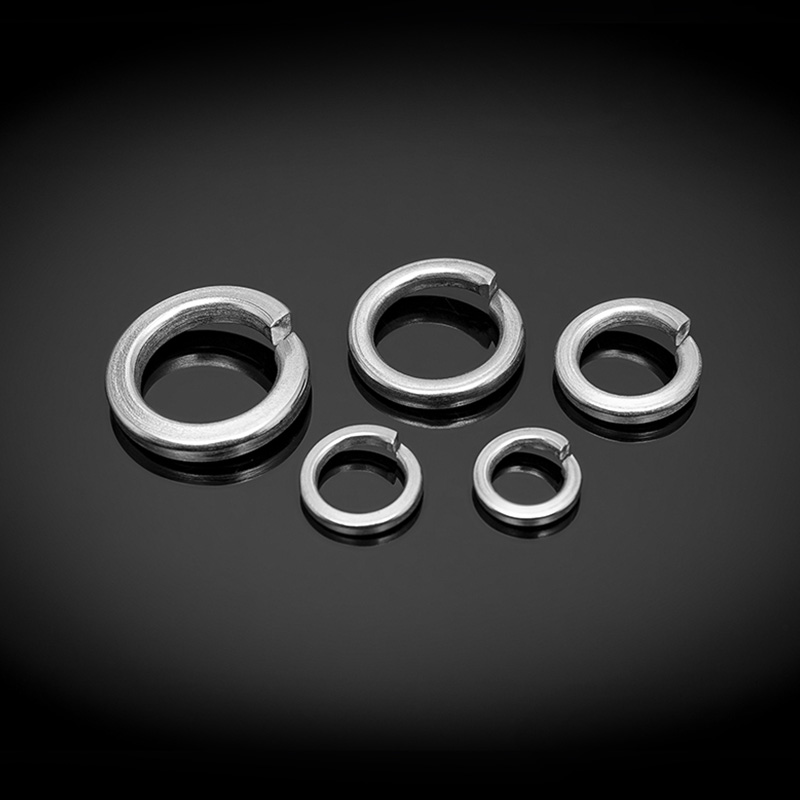

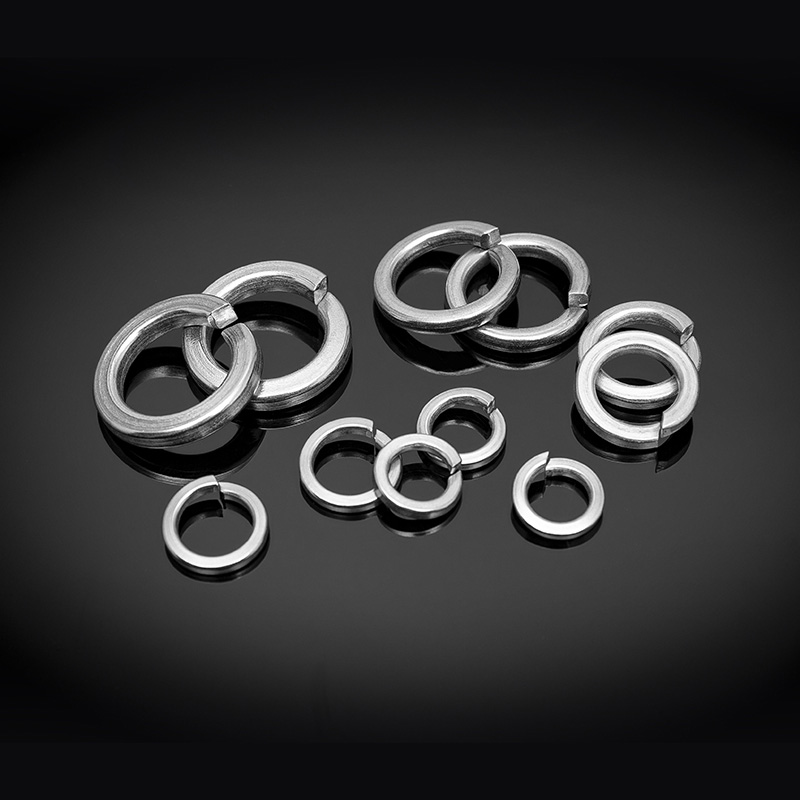

DIN127 Пружинашайбы из нержавеющей стали

DIN127 Пружинашайбы из нержавеющей стали

Характеристики внешнего вида

Стандартная круглая конструкция, обеспечивает основную функцию распределения нагрузки, обычно металл, гладкая поверхность

Внутренние функции

Внутреннее отверстие имеет стандартный размер, обычно используемый для стандартных винтовых соединений.

Основная цель

Используется для подключения с обычными нагрузками для предотвращения износа и обеспечения распределения нагрузки

Преимущества и функции

Предоставляет простое и эффективное решение, широко используемое в обычном оборудовании и соединениях

Типичные применения

Подходит для механического оборудования и подключений с легкой нагрузкой

Ключевые индикаторы выбора

Размер (диаметр, толщина, диаметр отверстия), материал (нержавеющая сталь или другой металл)

Отраслевые требования

Машинолетная промышленность: подходит для обычных нагрузочных соединений, недорогих применений.

ПРЕД: ASME/ANSI B18.21.3 (ANSI) Пружинные шайбы из нержавеющей стали из нержавеющей сталиДАЛ: Нет следующей статьи

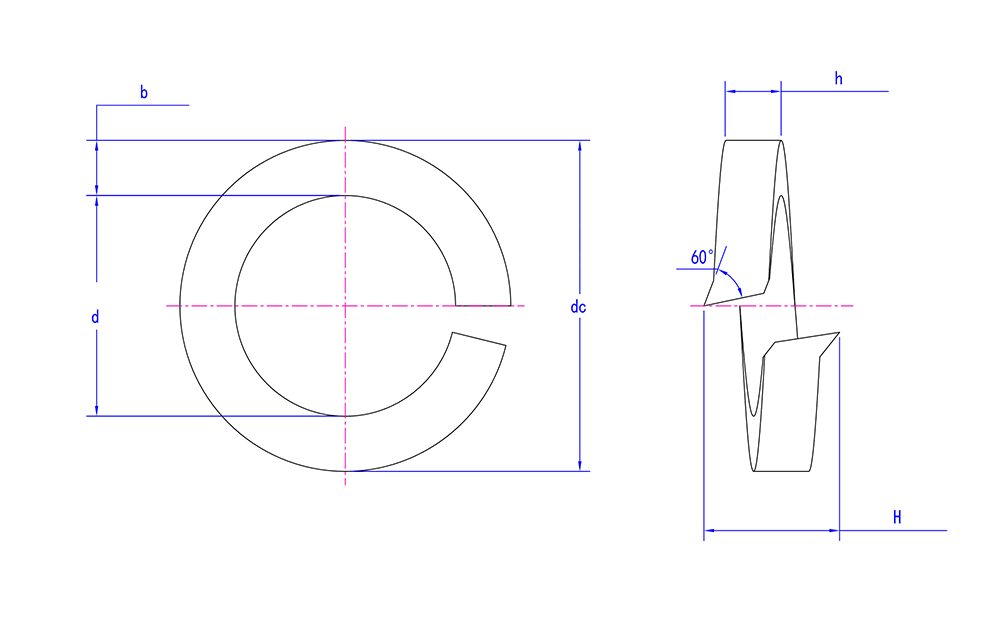

Технические характеристики продукта:

Пн Φ3 Φ3.5 Φ4 Φ5 Φ6 Φ7 Φ8 Φ10 Φ12 Φ14 Φ16 Φ18 Φ20 Φ22 Φ24 Φ27 Φ30 Φ36 Φ39 Φ42 Φ45 Φ48 Φ52 Φ56 Φ60 Φ64 Φ68 Φ72 Φ80 Φ90 Φ100
D MIN 3.1 3.6 4.1 5.1 6.1 7.1 8.1 10.2 12.2 14.2 16.2 18.2 20.2 22.5 24.5 27.5 30.5 36.5 39.5 42.5 45.5 49 53 57 61 65 69 73 81 91 101
D Макс 3.4 3.9 4.4 5.4 6.5 7.5 8.5 10.7 12.7 14.7 17 19 21.2 23.5 25.5 28.5 31.7 37.7 40.7 43.7 46.7 50.5 54.5 58.5 62.5 66.5 70.5 74.5 82.5 92.5 102.5
б макс 1.4 1.4 1.6 1.9 2.65 2.65 3.15 3.7 4.2 4.7 5.2 5.2 6.2 6.2 7.25 7.25 8.25 10.25 10.25 12.25 12.25 12.25 14.25 14.25 14.25 14.25 14.25 14.25 14.25 14.25 14.25
б мин 1.2 1.2 1.4 1.7 2.35 2.35 2.85 3.3 3.8 4.3 4.8 4.8 5.8 5.8 6.75 6.75 7.75 9.75 9.75 11.75 11.75 11.75 13.75 13.75 13.75 13.75 13.75 13.75 13.75 13.75 13.75
H Макс 0.9 0.9 1 1.3 1.7 1.7 2.1 2.35 2.65 3.15 3.7 3.7 4.2 4.2 5.2 5.2 6.2 6.2 6.2 7.25 7.25 7.25 8.25 8.25 8.25 8.25 8.25 8.25 8.25 8.25 8.25
H min 0.7 0.7 0.8 1.1 1.5 1.5 1.9 2.05 2.35 2.85 3.3 3.3 3.8 3.8 4.8 4.8 5.8 5.8 5.8 6.75 6.75 6.75 7.75 7.75 7.75 7.75 7.75 7.75 7.75 7.75 7.75
H min 1.9 1.9 2.1 2.7 3.6 3.6 4.6 5 5.8 6.8 7.8 7.8 8.8 8.8 11 11 13.6 13.6 13.6 15.6 15.6 15.6 18 18 18 18 18 18 18 18 18
H Макс 2.1 2.2 2.5 3.2 4.2 4.2 5.4 5.9 6.8 8 9.2 9.2 10.4 10.4 13 13 16.1 16.1 16.1 18.4 18.4 18.4 21.2 21.2 21.2 21.2 21.2 21.2 21.2 21.2 21.2
DC MAX 6.2 6.7 7.6 9.2 11.8 12.8 14.8 18.1 21.1 24.1 27.4 29.4 33.6 35.9 40 43 48.2 58.2 61.2 68.2 71.2 75 83 87 91 95 99 103 111 121 131
